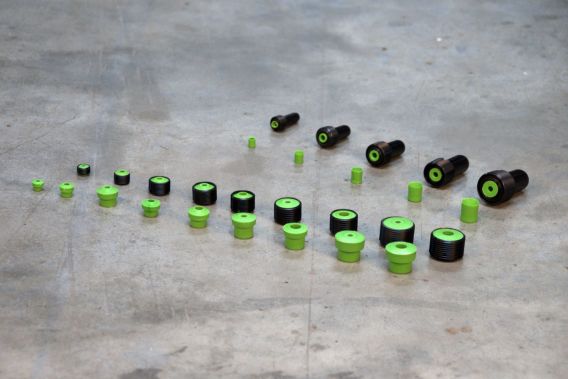

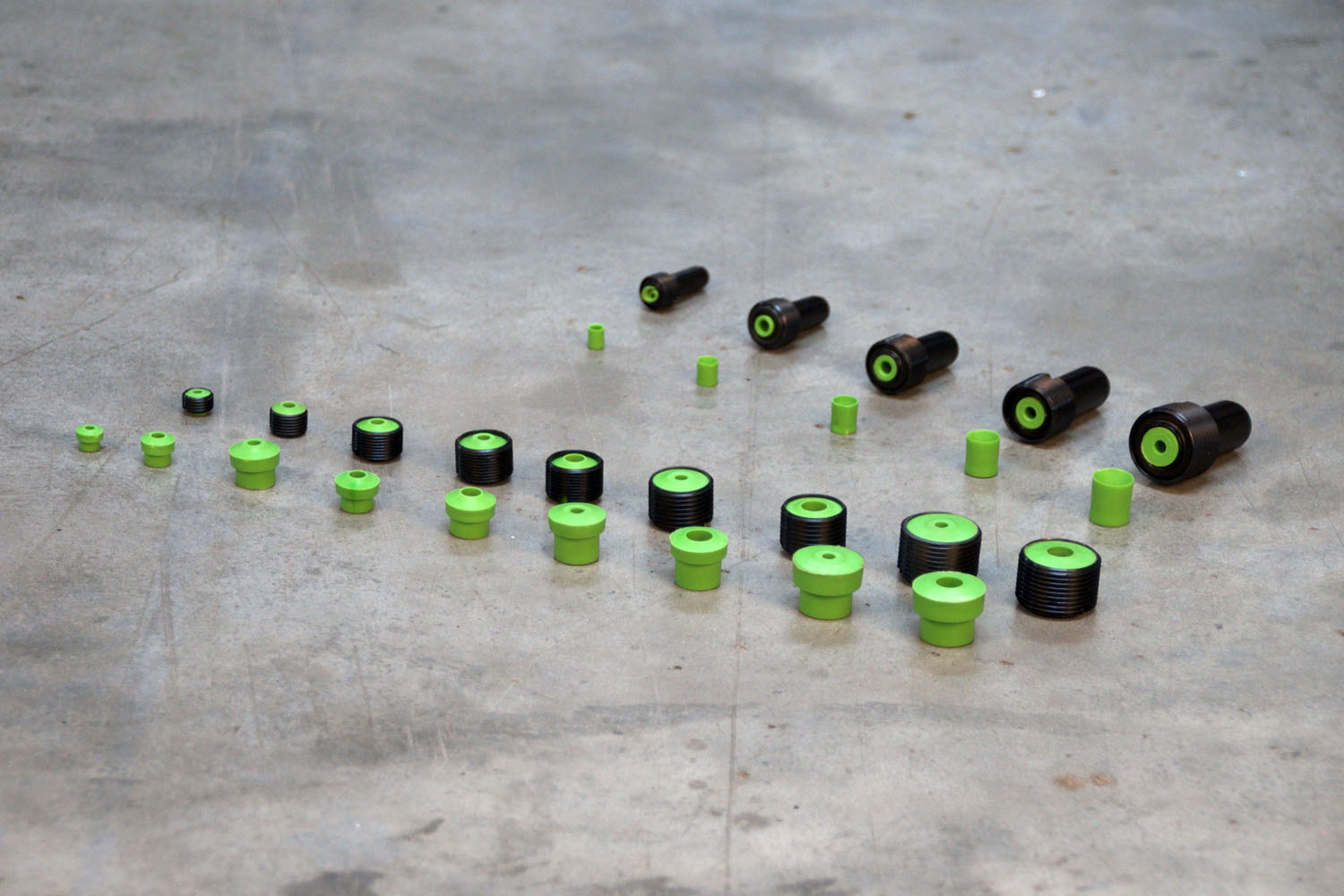

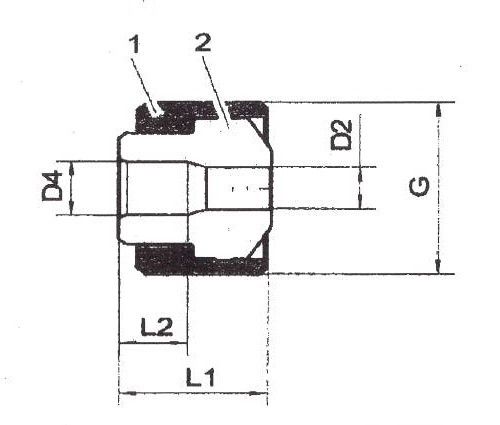

Legende: 1 = Halteschraube, 2 = Füllstück

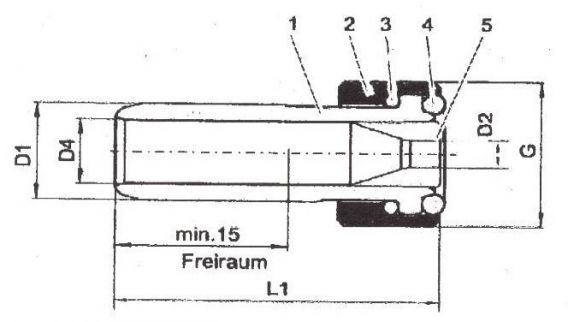

Art.-Nr. | HSK- Nenngröße DIN69893-1 | D1 | D2 | D4 | L1 | G | Code-Nr. |
MMS.70508 | 32 | 6 | 3 | 4 | 26 | M10x1 | 10,032 |
MMS.70508 | 40 | 8 | 3,6 | 5,4 | 29,5 | M12x1 | 12,040 |
MMS.70508 | 50 | 10 | 3,6 | 6,5 | 33 | M16x1 | 16,050 |
MMS.70508 | 63 | 12 | 3,6 | 8 | 36,5 | M18x1 | 18,063 |
MMS.70508 | 80 | 14 | 3,6 | 10 | 40 | M20x1,5 | 20,080 |
MMS.70508 | 100 | 16 | 3,6 | 12 | 44 | M24x1,5 | 24,100 |
Art.-Nr. | HSK- Nenngröße DIN69893-1 | D2 | D4 | L1 | L2 | G | Code-Nr. |
MMS.70513 | 32 | 3 | 3 | 6,3 | 3,3 | M10x1 | 10,032 |
MMS.70513 | 40 | 3,6 | 4 | 8,3 | 4,3 | M12x1 | 12,040 |
MMS.70513 | 50 | 3,6 | 4 | 10,3 | 5,2 | M16x1 | 16,050 |
MMS.70513 | 63 | 3,6 | 4 | 12,3 | 6,2 | M18x1 | 18,063 |
MMS.70513 | 80 | 3,6 | 4 | 14,4 | 9,3 | M20x1,5 | 20,080 |
MMS.70513 | 100 | 3,6 | 4 | 16,4 | 8,5 | M24x1,5 | 24,100 |
Art.-Nr. | HSK- Nenngröße DIN69893-1 | D2 | D4 | L1 | L2 | G | Code-Nr. |
IK.80513 | 50 | 5 | 5 | 10,3 | 5,2 | M16x1 | 16,150 |
IK.80513 | 63 | 6 | 6 | 12,3 | 6,2 | M18x1 | 18,163 |
IK.80513 | 80 | 8 | 8 | 14,4 | 9,3 | M20x1,5 | 20,180 |
IK.80513 | 100 | 8 | 8 | 16,4 | 8,5 | M24x1,5 | 24,101 |
